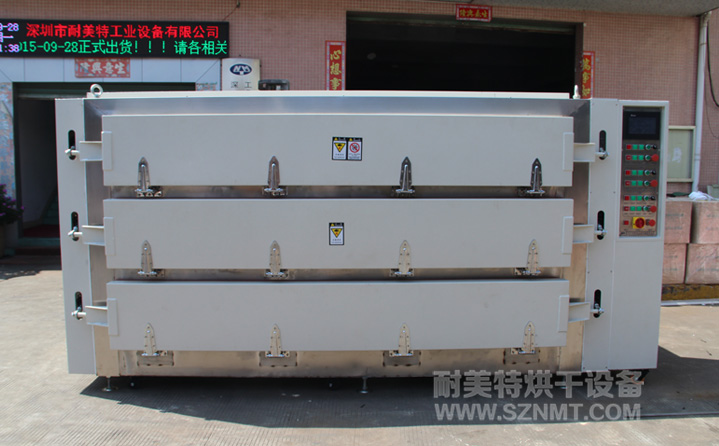

亞克力板材軟化抽屜式烤箱，工序時間5分鐘，使用溫度175度，產品重量1公斤。
設備有手動和自動操作系統，自動為觸摸屏加PLC控制，方便以后與機器人對接。
一、亞克力板材軟化抽屜式烤箱主要技術參數
1、內膽尺寸：?jiǎn)蝹€(gè)內膽尺寸：寬2400*高350（門口高度180）*深1200mm，分三層，獨立控溫；
2、外形尺寸（約）：寬3100*高1650*深1920mm（不含門）；
3、溫度范圍：室溫～+250℃可調；
4、溫度波動度：≤±1℃；
5、溫度均勻度：≤±3℃(空載)；
6、升溫速率：≤8℃/min；
7、外殼溫度：外殼表面溫度不超過30°C，門縫溫度不超過60°C。箱體表面貼有高溫危險提示標識；
8、循環風方式：水平循環大量強制運風，≥300立方/時；
9、電源：三相五線制，380V，50HZ；
10、總功率：40KW左右；
二、亞克力板材軟化抽屜式烤箱箱體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、內膽材料：采用1.5mm厚SUS201鏡面不銹鋼板制作；
3、箱體骨架：采用50*50*3mm角鐵制作，保持箱體內外各個面的承載強度，并保留熱脹冷縮系數，可防止箱體變形。
4、密封材料：密封條采用硅膠膠條制作，可耐溫不變形，門與內膽采用雙層密封形式，加強密封效果；
5、門：分3層，每層單開門， 配氣動缸可自動開門、手動開門兩種；
6、抽屜式平板托盤：抽屜式平板托盤可抽出大于800mm ，門與托盤獨立自動打開，控制方式分手動與自動兩種控制方式，自動控制通過PLC控制，并預留I/O接口，方便以后與機器人對接。
三、亞克力板材軟化抽屜式烤箱控制系統
1、運風馬達：配6臺0.75KW臺灣大同防爆運風馬達；
2、風輪：10.5寸多翼式不銹鋼風輪；
3、加熱管：采用臺灣產SUS304不銹鋼U型發熱管，帶散熱片，可使發熱管溫度均勻散發；
4、空氣加熱方式：由烤箱進氣口過濾后進風至加熱管風槽內，空氣經加熱后在烤箱內部做循環運風，廢氣從排氣口排出；
5、超溫保護溫控器：采用宇電智能型溫控器，PV與SV雙LED顯示功能，當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源；
6、時間控制：采用LED數顯時控器，可設置最大時間為99小時，單位可以任意切換為小時、分鐘、秒；
7、加熱管控制：采用SSR固態繼電器控制每組發熱管；
8、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
四、亞克力板材軟化抽屜式烤箱功能
1、超溫報警：當實際檢測溫度超過超溫保護溫控器設定值時，自動切斷加熱電源，起到雙重保護功能；
2、聲光報警：配帶蜂鳴器的報警燈。
五、亞克力板材軟化抽屜式烤箱環境條件
1、環境溫度：-5℃-40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
六、亞克力板材軟化抽屜式烤箱培訓
進行技術培訓。
